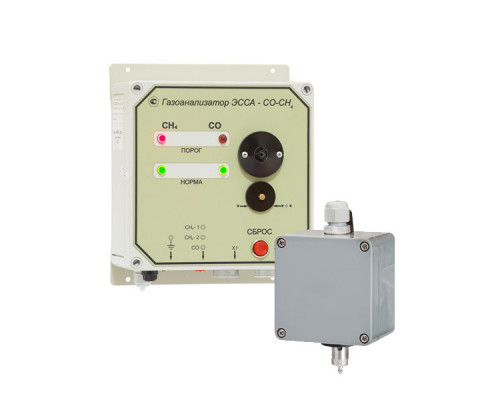

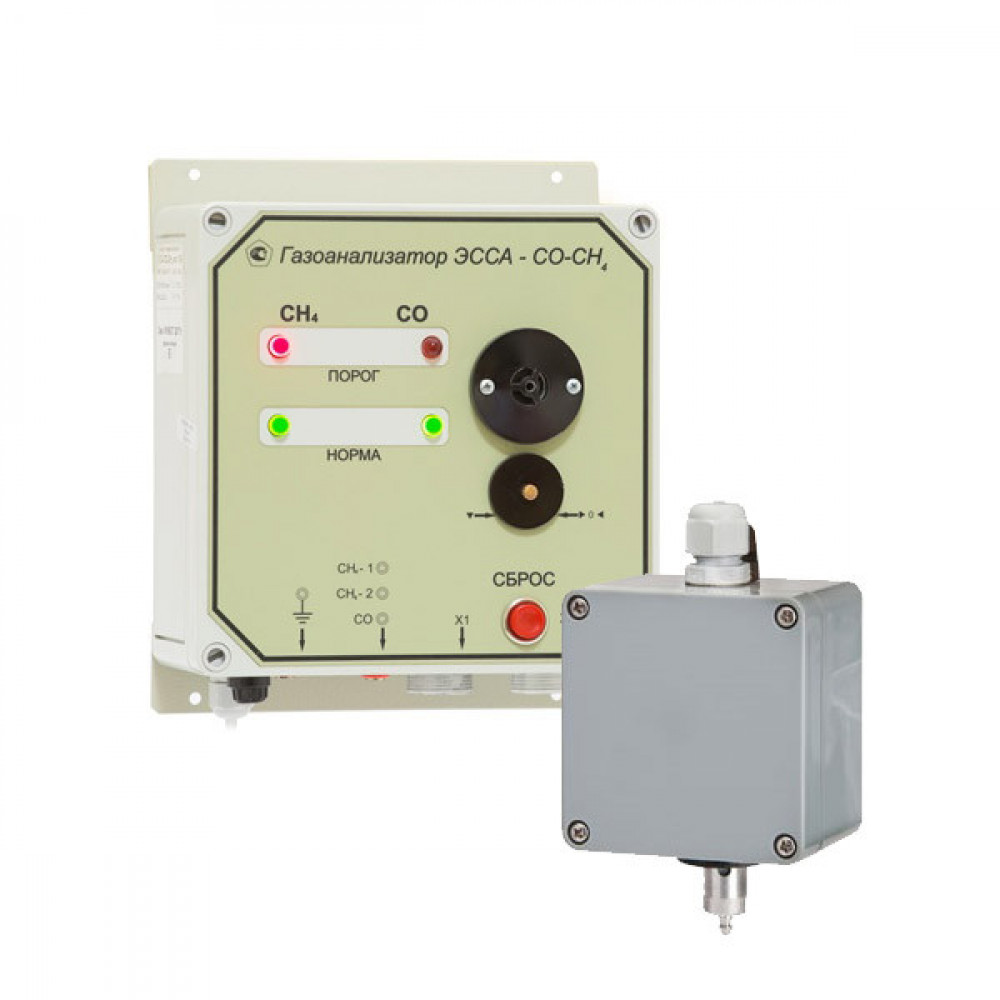

Стационарный газоанализатор ЭССА-CO-CH4 ИСПОЛНЕНИЕ МБ

Газоанализаторы ЭССА-СО-СН4 предназначены для измерения содержания оксида углерода (CO) и метана, пропана, бутана и гексана в воздухе рабочей зоны. Они обеспечивают сигнализацию о превышении двух заданных уровней концентрации (Порог 1, Порог 2) и управление исполнительными устройствами.

Устройство

Газоанализаторы состоят из блока измерения и сигнализации (БИС) с встроенным электрохимическим сенсором оксида углерода и N (N = 1 или 2) измерительных преобразователей (ИП) метана, соединяемых с БИС экранированным кабелем КСПЭВГ или аналогичным с числом жил не менее 3-х. В БИС установлены реле, срабатывающие при превышении пороговых значений концентрации.

Технические характеристики

• Принцип измерения:
• CO: Электрохимический
• СН4, С3Н8, С4Н10, С6Н14: Термокаталитический и инфракрасный
• Отбор пробы: Диффузионный
• Основная погрешность:
• CO:
• Приведенная: ±20%
• Относительная:
• 0 - 20 мг/м³: ±20%
• 20 - 100 (300) мг/м³: ±20%
• СН4, С3Н8, С4Н10, С6Н14:
• Приведенная: ±10%
• Число ИП метана (N): 1 или 2
• Сигнализация: Световая, релейные сигналы (отдельно по каждому компоненту), звуковая (общая)
• Реле:
• Контакты: сухие, пара нормально замкнутых и пара нормально разомкнутых
• Коммутируемый ток: постоянный или переменный от 0,1 до 3,0 А при напряжении от 12 В до 220 В, 50 Гц
• Срок службы сенсора:
• CO: 10 лет
• СН4: 12 месяцев
• Максимальное расстояние (м) между БИС и ИП при сечении жил кабеля:
• 0,50 мм²: 310 м
• 0,35 мм²: 220 м
• 0,20 мм²: 130 м
• Рабочие условия эксплуатации:
• Температура: от 5 до 45 °C (ИП СН4 от -30 до 45 °C)
• Относительная влажность: от 30 до 95% (неконденсируемая)
• Межповерочный интервал: 12 месяцев
• Гарантийный срок: 24 месяца

Метрологические характеристики газоанализатора ЭССА исп. МБ

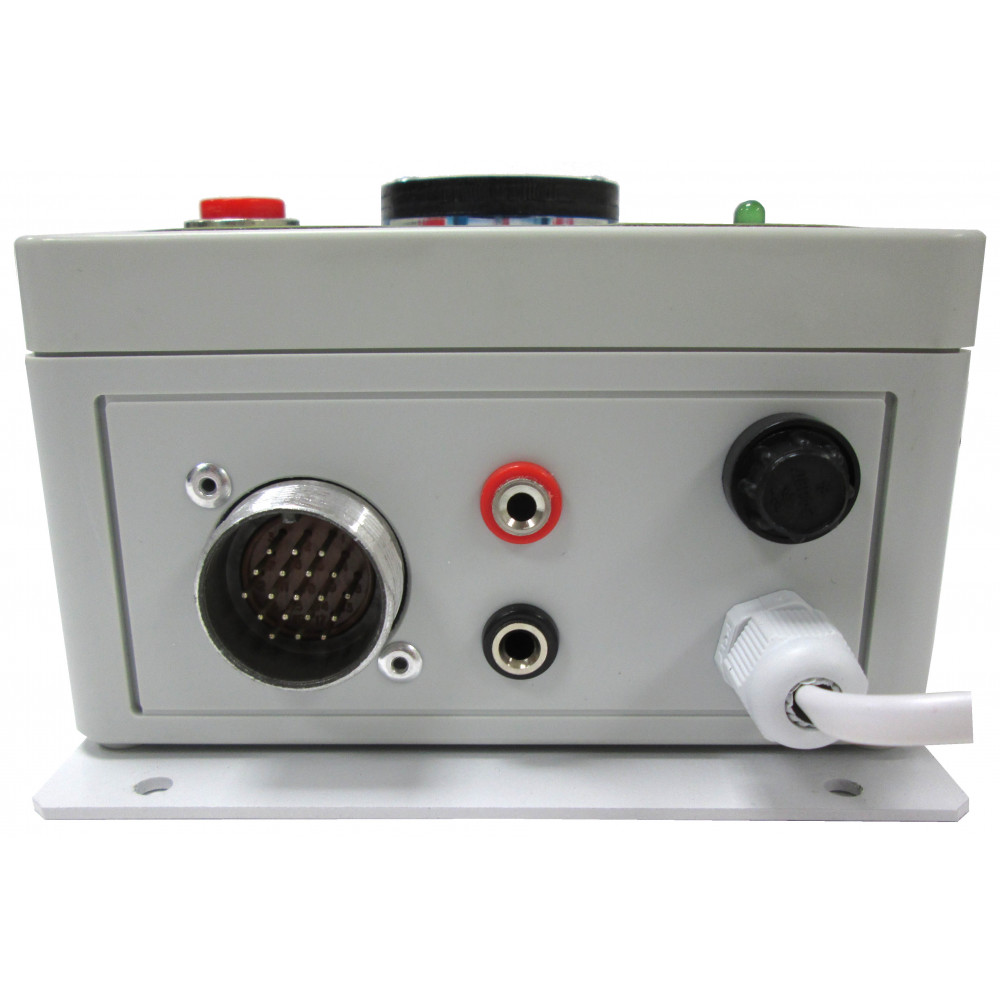

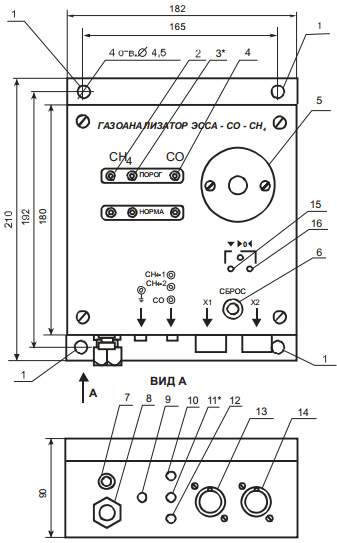

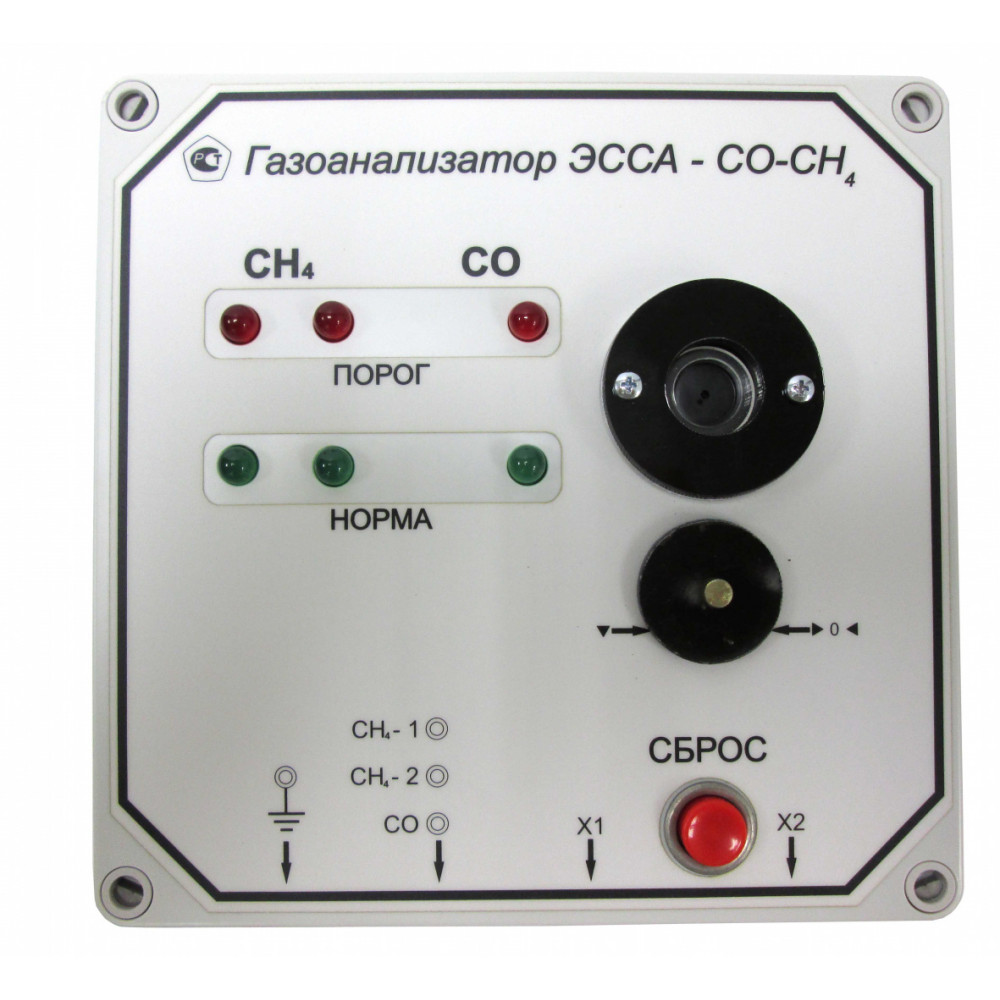

Внешний вид блока индикации и сигнализации БИС газоанализатора ЭССА-СО-СН4 исп. МБ

1 - монтажное отверстие;

2 - светодиоды 1-го измерительного канала СН4;

3*- светодиоды 2-го измерительного канала СН4;

4 - светодиоды измерительного канала СО;

5 - детектор СО;

6 - кнопка СБРОС;

7 - предохранитель;

8 - кабельный ввод сетевого кабеля;

9 - гнездо «общий»;

10 - гнездо контрольной точки 1-го измерительного канала СН4;

11* - гнездо контрольной точки 2-го измерительного канала СН4;

12 - гнездо контрольной точки измерительного канала СО;

13 - разъем для подключения ИП СН4;

14 - разъем для подключения внешних исполнительных устройств;

15**- резистор установки чувствительности измерительного канала СО;

16**- резистор установки нуля измерительного канала СО. * - только для ЭССА-СО-СН4/2 ** - закрыты заглушкой, на рис. не показана.

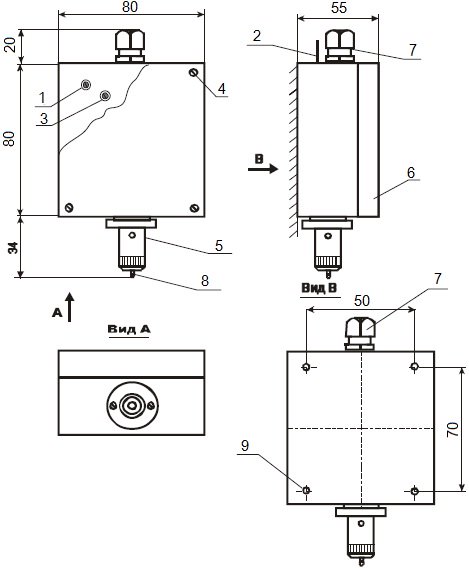

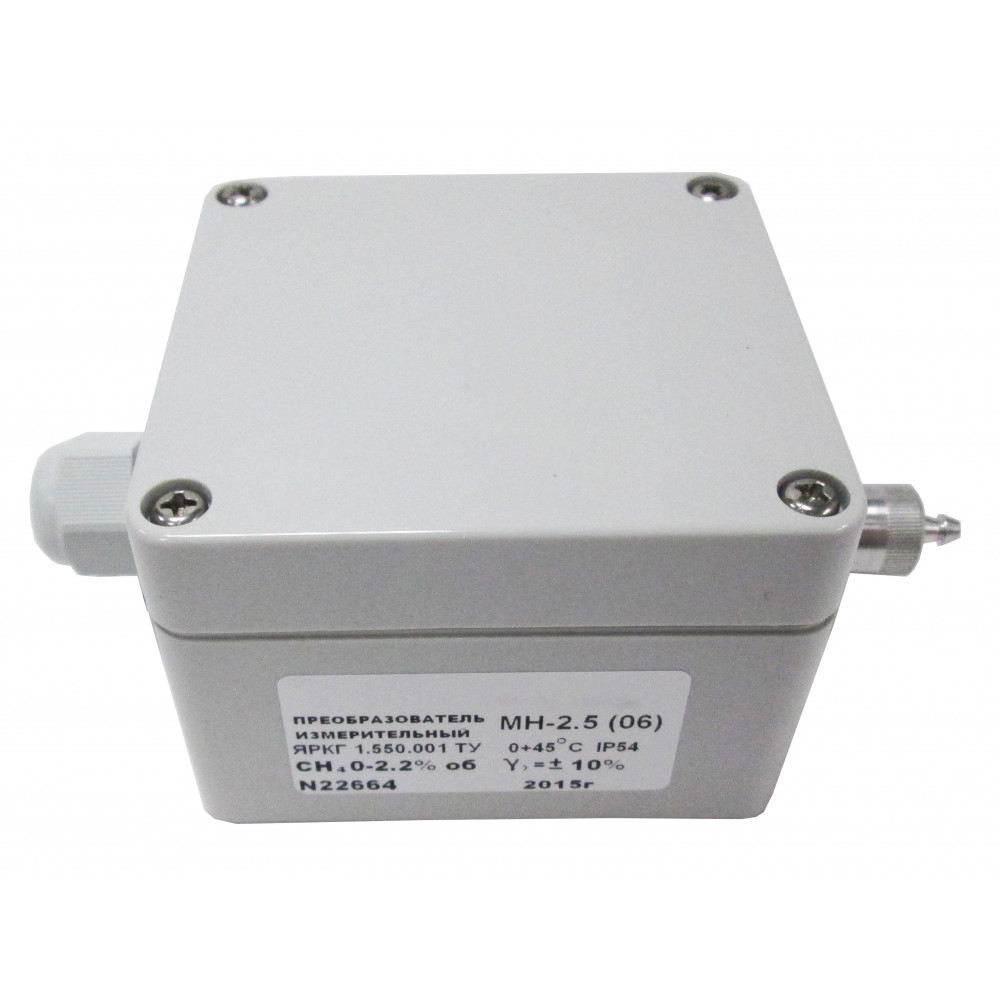

Внешний вид измерительного преобразователя метана для ЭССА-СО-СН4 исп. МБ

1 - резистор установки нуля;

2 - монтажная петля;

3 - резистор установки чувствительности;

4 - винт крепления крышки (4 шт.);

5 - детектор;

6 - съемная крышка;

7 - кабельный ввод кабеля к БИС;

9 - монтажное отверстие.

Преимущества газоанализатора ЭССА-СО-СН4:

• Надежность: Высокая степень защиты и устойчивость к внешним воздействиям.
• Гибкость в использовании: Возможность работы как в автономном режиме, так и в составе системы.
• Долговечность: Долгий срок службы сенсоров и надежная работа в сложных условиях.

Применение:

Газоанализаторы ЭССА-СО-СН4 используются в следующих областях:

• Промышленность
• Энергетика
• Химическая и нефтехимическая отрасли
• Системы безопасности и мониторинга

Обеспечьте безопасность и контроль за уровнем токсичных газов в вашем рабочем окружении с помощью газоанализатора ЭССА-СО-СН4!
