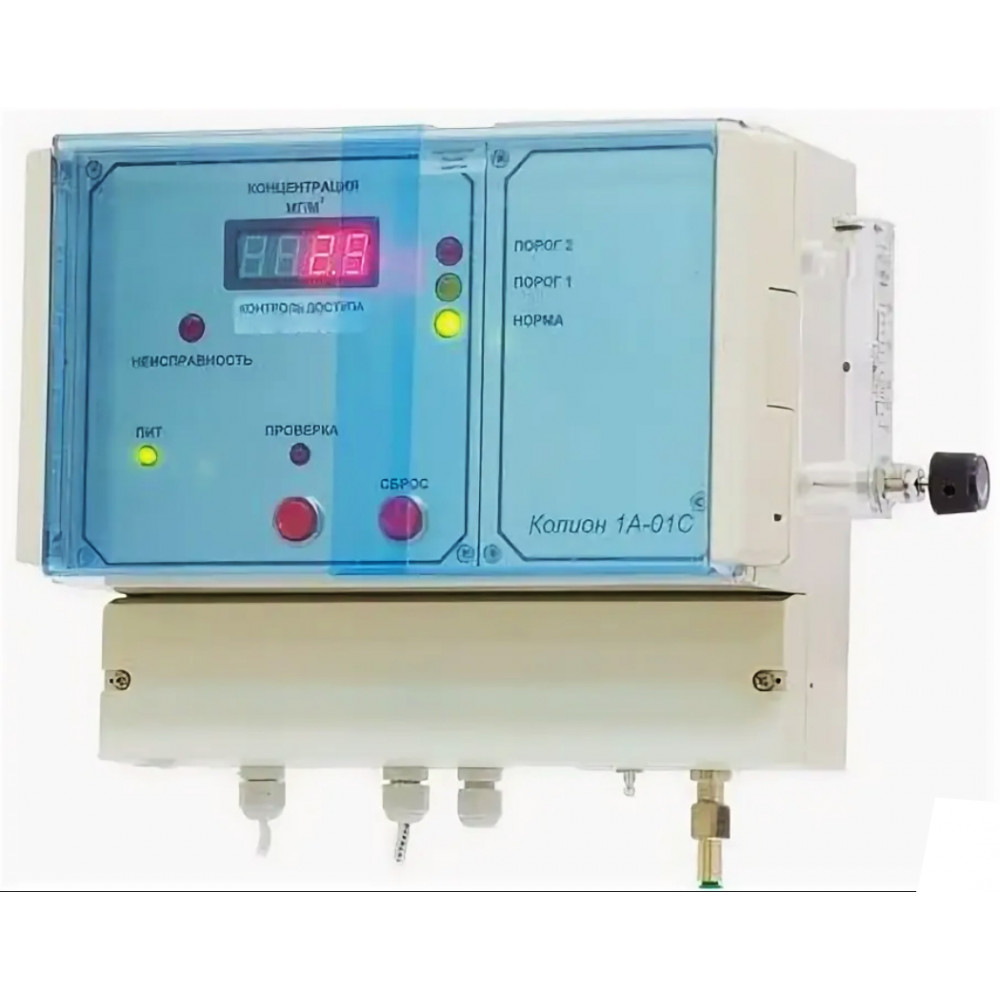

Стационарный фотоионизационный газоанализатор КОЛИОН-1А-01С

Газоанализатор КОЛИОН-1А-01С предназначен для контроля содержания в воздухе рабочей зоны паров углеводородов нефти и нефтепродуктов (кроме метана, этана и пропана), спиртов (кроме метанола), альдегидов (кроме формальдегида), аммиака, сероуглерода и других компонентов. Он также обеспечивает сигнализацию и формирование релейных сигналов для управления внешними устройствами при превышении пороговых значений концентрации.

Устройство

Газоанализатор состоит из двух блоков: блока измерительного (БИ) и блока реле (БР). Он устанавливается вне взрывоопасной зоны или в зоне В1-Б и соединяется с местом отбора пробы трубопроводом. Газоанализатор может работать самостоятельно или совместно с устройством принудительной подачи пробы ПРУС-1, в состав которого входит огнепреградитель, исключающий передачу взрыва от места установки устройства по трубопроводу к месту отбора пробы. Огнепреградитель имеет маркировку взрывозащиты Ex db IIC Gb U.

Удаленный пробоотбор позволяет контролировать загрязненность воздуха при любых, в том числе экстремально низких температурах, а также при наличии в контролируемой зоне веществ с низкой температурой воспламенения (температурный класс Т6). При совместной работе газоанализатора с устройством ПРУС-1 пробоотбор может осуществляться с расстояния до 50 м. При самостоятельной работе газоанализатора пробоотбор может осуществляться на расстоянии не более 10 м от места установки и только из взрывобезопасной зоны.

Газоанализатор работает в циклическом режиме. Измерения производятся каждые 10 секунд: анализируемый воздух прокачивается через ФИД с помощью встроенного компрессора. В остальное время производится очистка газовых трактов и ФИД, что обеспечивает длительную работу прибора без загрязнения.

Газоанализатор имеет световую сигнализацию о превышении измеряемой концентрацией заданных пороговых значений. Для коммутации исполнительных устройств газоанализатор оснащен реле.

Технические характеристики

• Принцип измерения: Фотоионизационный
• Отбор пробы: Принудительный
• Диапазон измерения: 0 – 2000 мг/м³
• Основная погрешность:
• Приведенная: ±15%
• Относительная:
• 0 - 10 мг/м³: ±15%
• 10 - 2000 мг/м³: ±15%
• Диапазон сигнализации: От 10 до 2000 мг/м³
• Сигнализация: 2 или 3 порога, световая, релейные сигналы
• Реле: Коммутируемый ток 3 А, 220 В
• Габаритные размеры: 300 х 250 х 150 мм
• Масса: 4 кг
• Степень защиты корпуса: IP44
• Рабочие условия эксплуатации:
• Температура окружающей среды: от 5 до 45 °C
• Относительная влажность: от 10 до 95% (неконденсируемая)
• Питание: 220 В, 50 Гц
• Выходные сигналы: Цифровая индикация, «сухие» контакты реле, токовый выход 4-20 мА
• Межповерочный интервал: 12 месяцев
• Гарантийный срок: 24 месяца

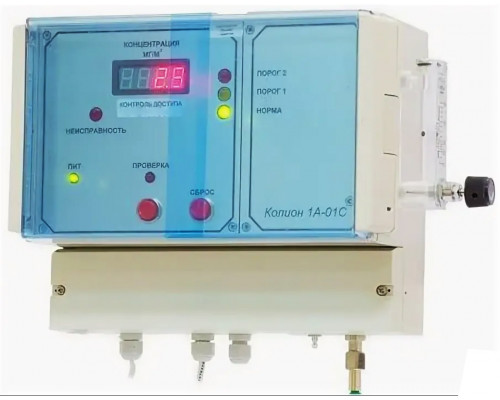

Устройство газоанализатора КОЛИОН-1А-01С

1. светодиод неисправности;
2. резистор установки нуля;
3. резистор установки чувствительности;
4. индикатор;
5. светодиоды сигнализации;
6. газовое отделение;
7. светодиод включения режима проверки;
8. светодиод включения;
9. тумблер включения;
10. сетевой ввод;
11. соединение с БР;
12. токовый выход;
13. кнопка включения режима проверки;
14. штуцер выходной;
15. кнопка сброса;
16. штуцер входной;
17. вводное отделение;
18. ротаметр.

Преимущества газоанализатора КОЛИОН-1А-01С:

• Надежность: Высокая степень защиты и устойчивость к внешним воздействиям.
• Гибкость в использовании: Возможность работы как в автономном режиме, так и в составе системы с устройством ПРУС-1.
• Удобство: Цифровая индикация и возможность удаленного пробоотбора.

Применение:

Газоанализаторы КОЛИОН-1А-01С используются в следующих областях:

• Промышленность
• Энергетика
• Химическая и нефтехимическая отрасли
• Системы безопасности и мониторинга

Обеспечьте безопасность и контроль за уровнем токсичных газов в вашем рабочем окружении с помощью газоанализатора КОЛИОН-1А-01С!
