Сенсор ГС-1Ех Н2 (жесткие выводы) АРТ23220

Сенсор ГС‑1Ех H₂ (жёсткие выводы) АРТ23220 — это надёжный термокаталитический газовый сенсор, разработанный для обнаружения и измерения концентрации водорода (H₂) в воздухе. Сенсор преобразует поступающие данные о содержании горючих газов в выходной электрический сигнал, благодаря чему применяется в портативных и стационарных газоанализаторах, а также в промышленных системах безопасности.

Назначение

• Определение содержания водорода в воздухе рабочей зоны.
• Использование в газоаналитических приборах и системах детекции утечек.
• Монтаж в стационарные и переносные газоанализаторы.
• Применение на объектах с повышенными требованиями промышленной безопасности: энергетика, химия, нефтегазовый сектор, лаборатории.

Конструкция сенсора

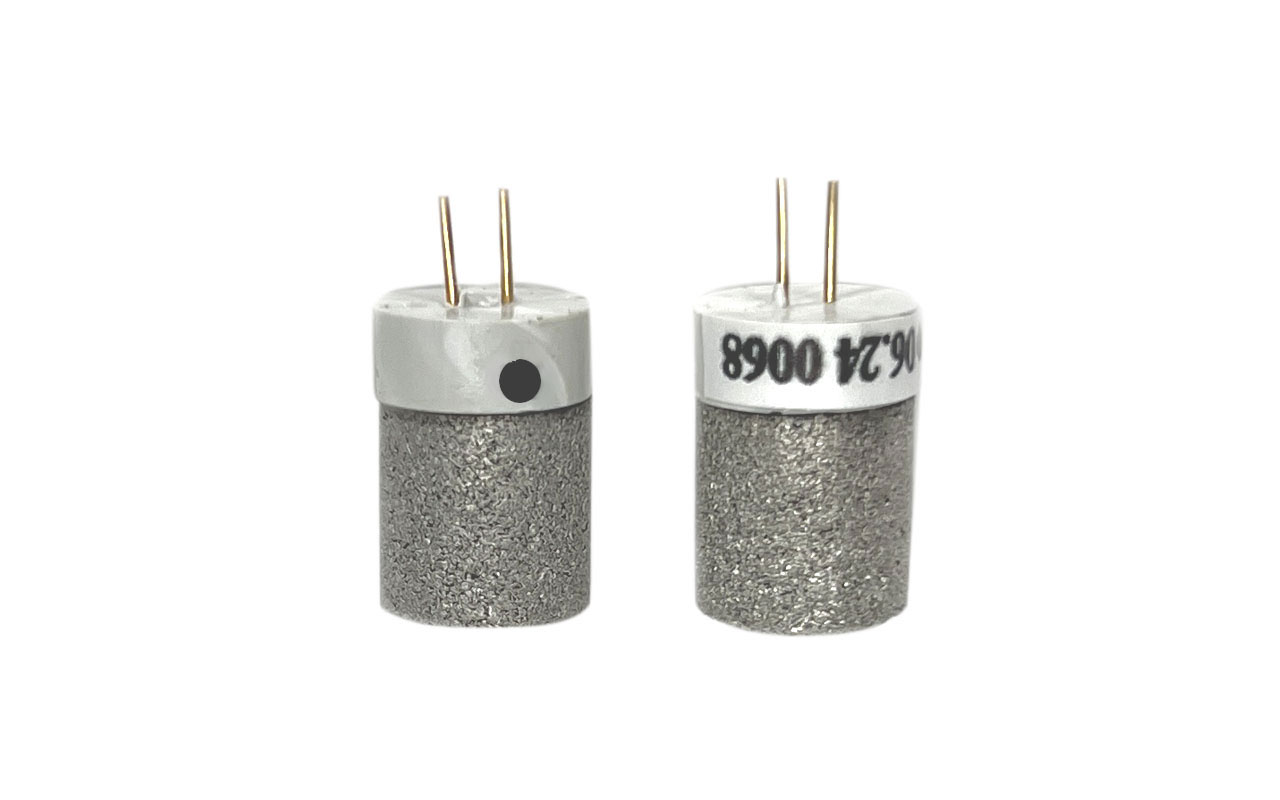

Сенсор ГС‑1Ех построен на базе измерительного моста и состоит из двух чувствительных элементов:

• рабочий сенсор (обозначен номером) — фиксирует концентрацию водорода;
• сравнительный сенсор (обозначен точкой) — обеспечивает высокую точность измерений, компенсируя внешние факторы.

Такая конструкция гарантирует надёжность и стабильность работы в различных условиях эксплуатации.

Технические характеристики

• Тип: термокаталитический сенсор.
• Обнаруживаемый газ: водород (H₂).
• Напряжение питания: 2,5 ± 0,05 В.
• Рабочий ток: 124 ± 10 мА.
• Потребляемая мощность: ≤ 400 мВт.
• Изменение выходного напряжения на 1% смеси CH₄ в воздухе: ≥ 20 мВ.
• Время подготовки к работе: ≤ 10 минут.
• Диапазон рабочих температур: –20 … +50 °С.
• Относительная влажность: до 98% при +25 °С (без конденсации).
• Атмосферное давление: 84 – 106,7 кПа.
• Монтаж: жёсткие выводы для надёжного подключения.
• Гарантия: 12 месяцев.

Особенности эксплуатации

• Перед использованием после транспортировки сенсор необходимо выдерживать во включённом состоянии не менее 2 часов для стабилизации параметров.
• Перед настройкой газоанализатора сенсор должен быть прогрет не менее 10 минут.
• Запрещается воздействие веществ‑каталитических ядов (соединений серы, хлора, фосфора, фтора, мышьяка, свинца, силиконов), т.к. они снижают чувствительность датчика.
• Жёсткие выводы обеспечивают устойчивую установку и надёжный контакт в условиях промышленной эксплуатации.

Преимущества сенсора ГС‑1Ех H₂ (АРТ23220)

• высокая чувствительность к водороду;
• низкое энергопотребление (до 400 мВт);
• надёжная и точная конструкция на базе рабочего и сравнительного сенсоров;
• быстрый выход на рабочий режим (≤ 10 мин);
• широкий диапазон рабочих условий: –20 … +50 °С, влажность до 98%;
• удобство монтажа за счёт жёстких выводов.

Применение

Сенсор ГС‑1Ех H₂ (жёсткие выводы) АРТ23220 находит применение:

• в газоанализаторах для контроля водорода;
• в промышленной и экологической безопасности;
• в энергетике и химической промышленности;
• в научных и производственных лабораториях;
• на объектах хранения и транспортировки горючих газов.

ГС‑1Ех H₂ (жёсткие выводы) АРТ23220 — это термокаталитический сенсор нового поколения, обеспечивающий точный контроль содержания водорода. Он отличается надёжностью, низким энергопотреблением и удобством монтажа, что делает его оптимальным компонентом для промышленных газоанализаторов и систем безопасности.
