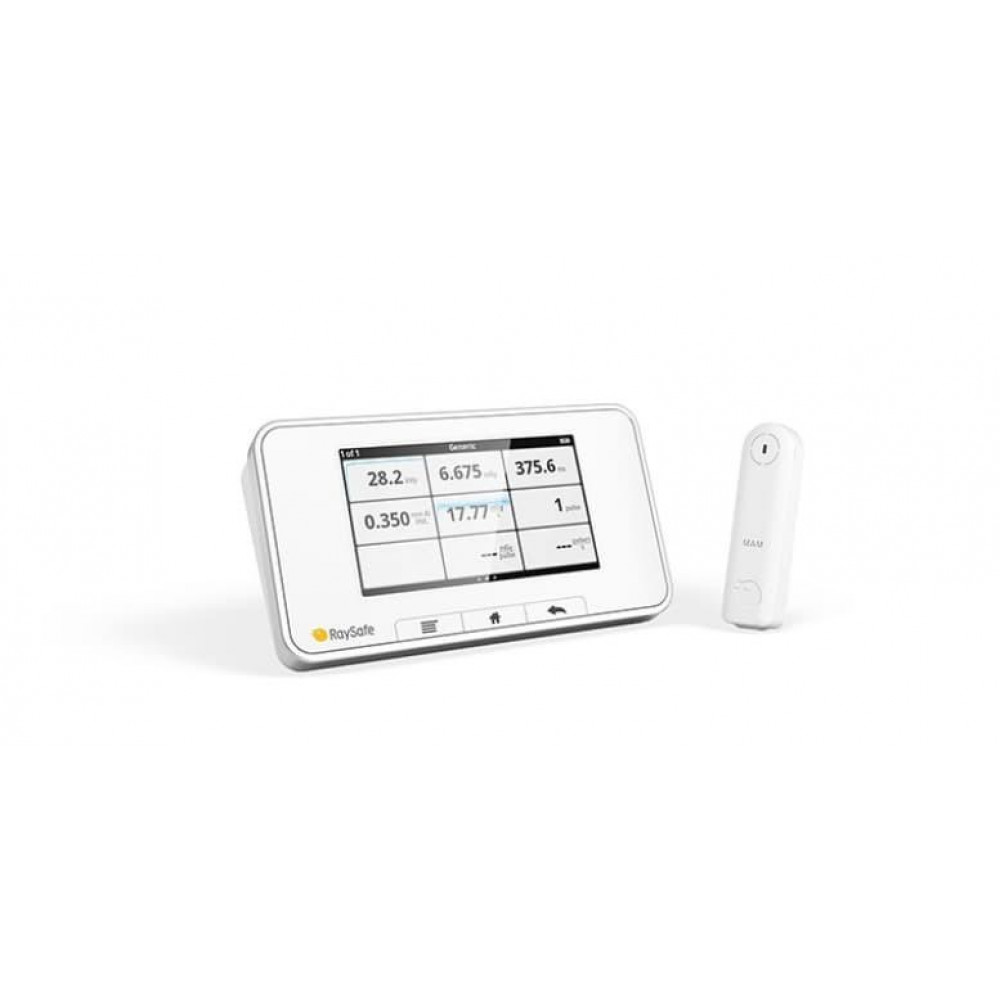

Описание дозиметра для контроля характеристик рентгеновских аппаратов X2 MAM SENSOR:
Дозиметры для контроля характеристик рентгеновских аппаратов RaySafe X2 (далее -дозиметры RaySafe X2) предназначены для измерений: кермы в воздухе; мощности кермы в воздухе; произведения кермы в воздухе на длину (для компьютерной томографии, КТ); анодного напряжения на рентгеновской трубке; времени экспозиции; слоя половинного ослабления (СПО); полной фильтрации; анодного тока; произведения анодного тока на время экспозиции; произведения анодного тока на время экспозиции за импульс.
Также дозиметры RaySafe X2 могут использоваться для определения количества импульсов, частоты импульсов, кермы в воздухе за импульс, яркости, освещенности и отображения формы измеряемых сигналов.
Принцип действия дозиметров RaySafe X2 основан на регистрации полупроводниковыми детекторами воздействующего ионизирующего излучения, преобразовании полученной энергии в электрический сигнал и затем в измеряемую физическую величину.
Дозиметры RaySafe X2 включают в себя базовый блок X2 base unit или X2 base unit mAs, внешний детектор (присоединяется к базовому блоку кабелем), устройство сетевого питания. В зависимости от используемых блоков детектирования изменяется набор характеристик рентгеновских аппаратов, измеряемых дозиметрами.
Базовый блок X2 base unit используется для подключения детекторов, управления измерениями, характеристиками и индикацией прибора, отображения на дисплее дозиметра результатов измерений, а также для вывода метрологических характеристик детекторов и комментариев по результатам измерений. Базовый блок X2 base unit mAs, помимо перечисленных функций, позволяет измерять анодный ток, произведение анодного тока на время экспозиции и произведение анодного тока на время экспозиции за импульс с помощью встроенного детектора при подключении соответствующего кабеля.
Дозиметры RaySafe X2 могут быть укомплектованы следующими детекторами: X2 R/F Sensor, X2 MAM Sensor, X2 CT Sensor, X2 Survey Sensor, X2 Light Sensor (в состав дозиметра могут входить все перечисленные детекторы).
Детектор X2 MAM Sensor обеспечивает измерение и оценку тех же параметров, что и X2 R/F Sensor, кроме полной фильтрации, для маммографических аппаратов.
Технические характеристики:
Метрологические характеристики
| Наименование характеристики | Значение |
Детектор X2 MAM Sensor | |
| Диапазон измерений кермы в воздухе, Гр | от 1 • 10-6 до 9999 |
| Пределы допускаемой основной относительной погрешности при измерениях кермы в воздухе (на режимах RQR-M2 и RQA-М по IEC 61267-2005; W/ 0,5 мм Al, 28 кВ), % | ±5 |
| Диапазон измерений мощности кермы в воздухе, мГр/с | от 1 • 10-2 до 300 |
| Пределы допускаемой основной относительной погрешности при измерениях мощности кермы в воздухе (на режимах RQR-M2 и RQA-М по IEC 61267-2005; W/ 0,5 мм Al, 28 кВ), % | ±5 |
| Диапазон измерений анодного напряжения, кВ | от 20 до 40 |
| Пределы допускаемой относительной погрешности при измерениях анодного напряжения | ±2,5 % или ±0,5 кВ (без пластины) в зависимости от того, что больше ±2,5 % или ±0,7 кВ (с пластиной) в зависимости от того, что больше |
| Диапазон измерений времени экспозиции, с | от 0,001 до 999 |
| Пределы допускаемой относительной погрешности при измерениях времени экспозиции, % | ±1 |
| Диапазон измерений СПО, мм Al | от 0,2 до 3,6 |
| Пределы допускаемой относительной погрешности при измерениях СПО, % | ±5 при анодном напряжении выше 25 кВ ±10 при анодном напряжении ниже 25 кВ |
| Энергетическая зависимость чувствительности, %, не более | ±3 относительно чувствительности на режимах RQR-M2 и RQA-М ±5 относительно чувствительности на режиме W/ 0,5 мм Al, 28 кВ |
| Анизотропия чувствительности в пределах углов ±10°, %, не более | ±1 |
| Диапазон индикации количества импульсов | от 1 до 9999 |
| Диапазон индикации частоты импульсов, с-1 | от 0,1 до 200 |
| Диапазон индикации кермы в воздухе за импульс, Гр/имп. | от 1 • 10-6 до 999 |
Основные технические характеристики дозиметра RaySafe X2
Наименование характеристики | Значение |
|---|---|
Напряжение питания (Li-Ion аккумуляторная батарея), В | 7,4 |
Время непрерывной работы при полностью заряженном аккумулято | |
ре, ч, не менее | 10 |
Габаритные размеры, мм, не более: - Базового блока X2 base unit mAs: | |
- длина | 154 |
- ширина | 85 |
- высота | 34 |
- Детектора X2 MAM Sensor: | |
- длина | 79 |
- ширина | 22 |
- высота | 14 |
Масса, г, не более: | |
- Детектора X2 MAM Sensor | 42 |
Условия эксплуатации: | |
о/~' - температура, С | от +15 до +35 |
- атмосферное давление, кПа | от 84 до 106 |
- относительная влажность (без конденсации влаги), %, не более | 80 |
Средняя наработка на отказ, ч | 20 000 |
Средний срок службы, лет | 10 |

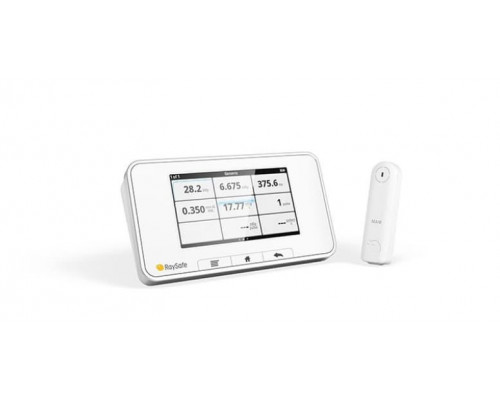

Внешний вид:
 |  |
| ДОМАШНИЙ ЭКРАН Измерение 1 - 12 параметров одновременно с наложением формы | ОДНО ИЗОБРАЖЕНИЕ Большой вид выбранного параметра |
 |  |
| ФОРМА Обзор и простой анализ kVp, мощности дозы или мА. | ФОРМА Смарт-алгоритмы легко идентифицируют и отображают правильный мА |
