Описание устройства сопряжения (УСО) для светового табло и кнопки выхода для ЧК-10:
Контроллер УСО размещается непосредственно около объекта контроля и имеет клеммы для подсоединения тревожной кнопки и исполнительного устройства, в данном случае светодиодного табло «Человек в камере».
При активации тревожной кнопки, в контроллере УСО формируется сигнал включения исполнительного устройства в виде светового табло и адресный сигнал тревоги для включения световой и звуковой сигнализации на пульте оператора (напрямую – если УСО в базовом сегменте или через промежуточный контроллер КС).
Технические характеристики:
| Параметр | Значение |
|---|---|
| Число подключаемых тревожных кнопок, шт. | 1 |
| Число подключаемых световых табло, шт | 1 |
Внешний интерфейс:
| Совместно с каналом +24 В RS-485 |
| Напряжение питания, В | 24 плюс-минус 2 |
| Потребляемый ток, мА, не более | 40 (включая кнопку и табло) |
| Габаритные размеры, мм, не более | 190 х 130 х 60 |
| Масса, кг, не более | 0,66 |
| Линия связи и питания +24В «пультУСО», «КС-УСО» | проводная, кабель UTP5 Сечение проводов 0,2 мм2 |
Разъем подключения тревожной кнопки | да |
| Разъем подключения подсветки тревожной кнопки | да, ток не более 5 мА |
| Разъем подключения светового табло | да, ток не более 25 мА |
| Габаритные размеры, мм, не более | 60 х 60 х 25 |
| Масса, г, не более | 50 |
Сечение проводов, мм2, не более: - питание тревожной кнопки, светового табло |
1,0 |

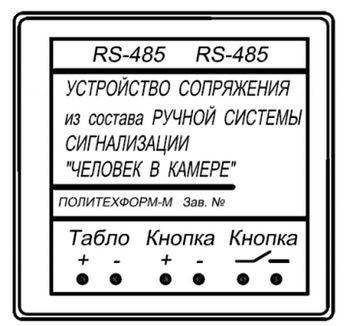

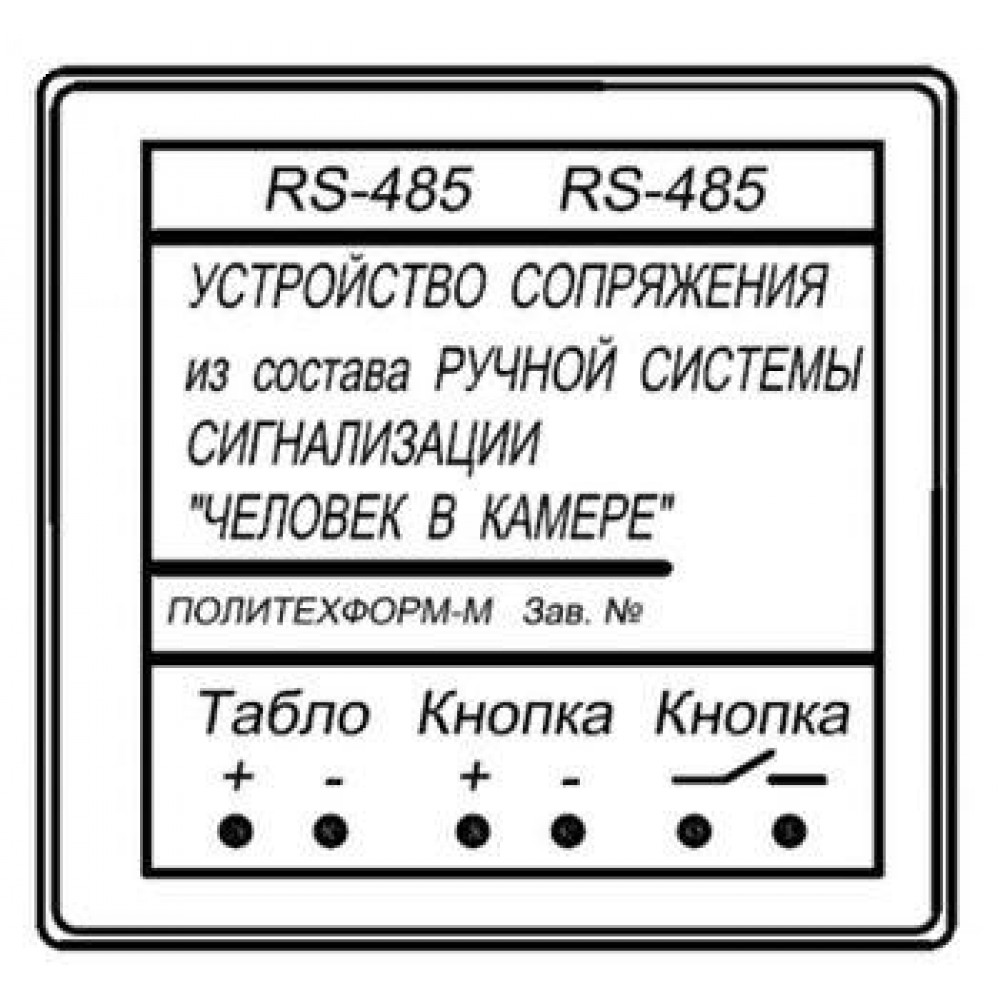

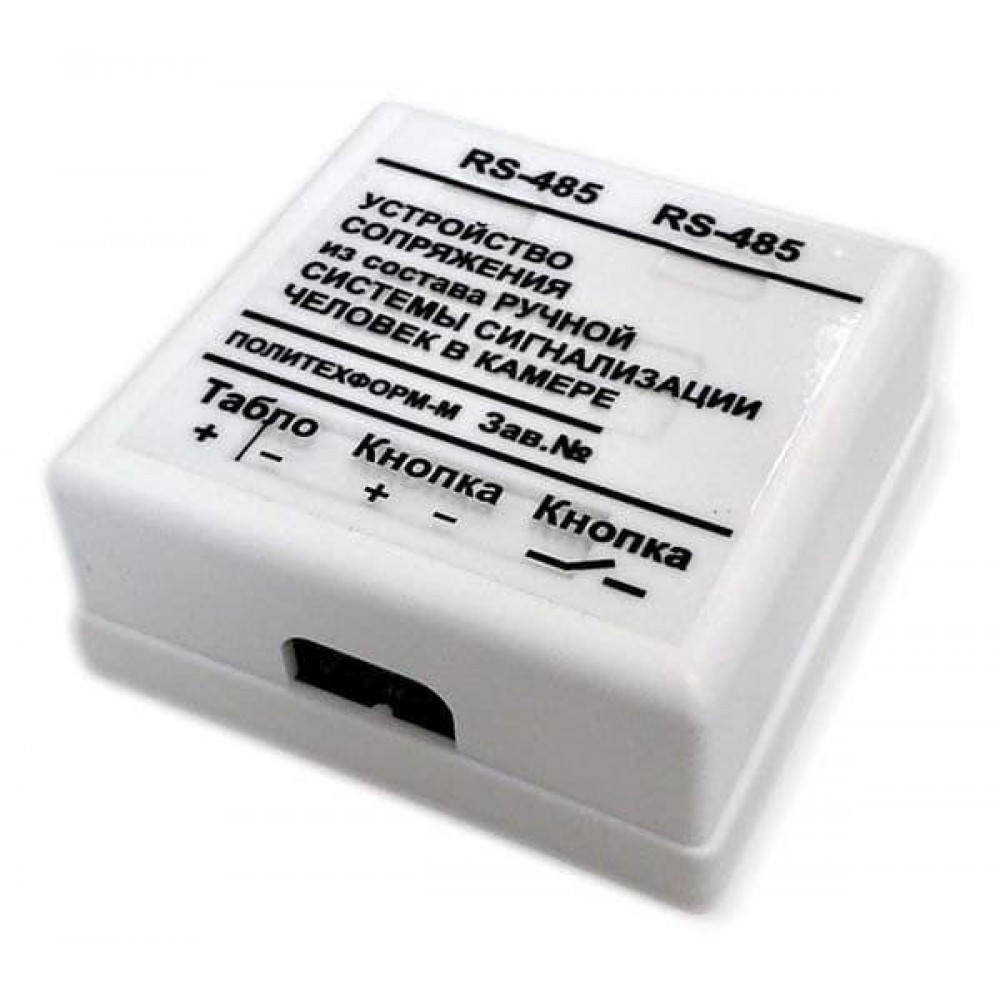

Передняя панель устройства сопряжения с объектом (УСО):
На верхней панели УСО расположены два равнозначных параллельных разъема RJ 45 подключения к КС или к пульту оператора по цифровому интерфейсу RS485. На нижней панели УСО расположено окно с колодками подключения подсветки сигнальной кнопки, тревожной кнопки и светодиодного табло.

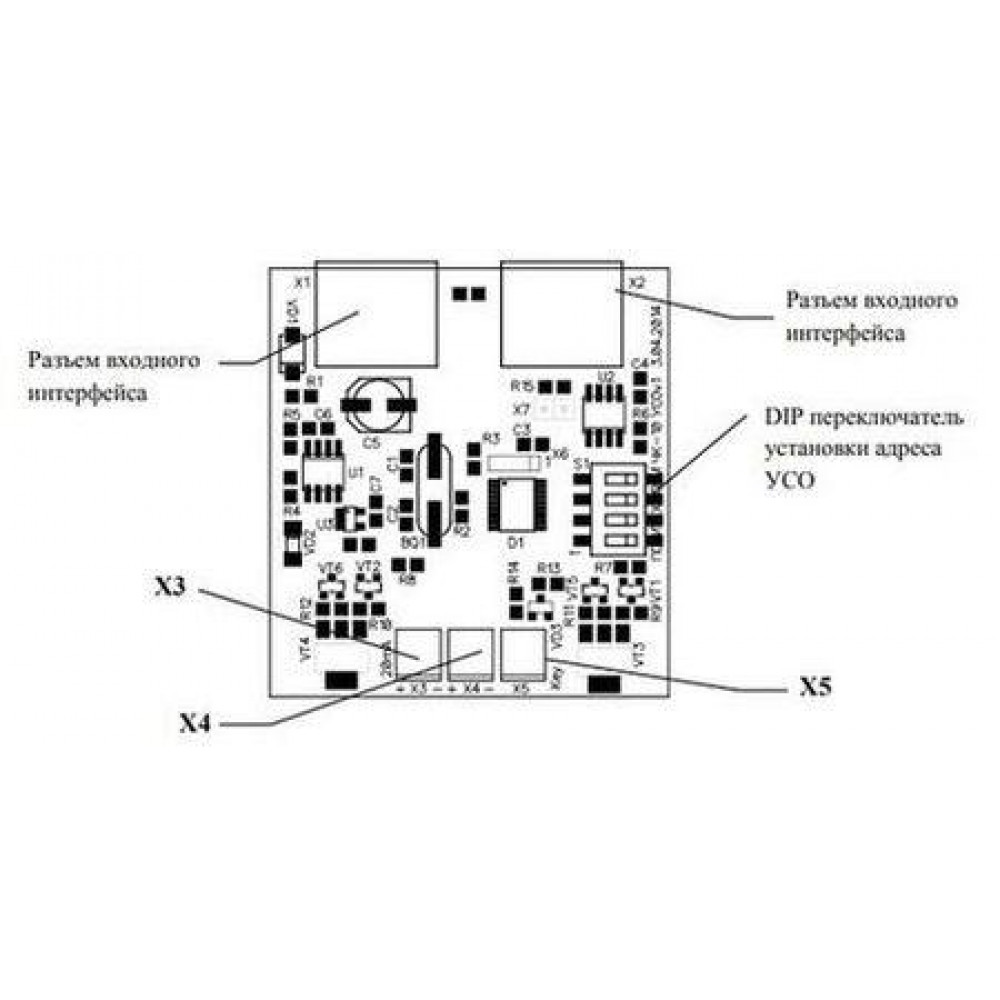

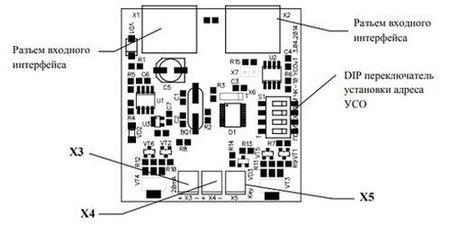

Внешний вид УСО со снятой верхней крышкой:
Плата контроллера сегментов (КС):
Обозначение разъемов X для подключения к УСО и КС:
| Номер разъема | Обозначение | Назначение | Примечание |
|---|---|---|---|
| Х4 | 485 POW | подключения к УСО и КС | Разъем RJ 45 |
| Х3 | 485 POW | подключения к УСО и КС | Разъем RJ 45 |
| Х2 | 485 ISO | подключения к пульту и КС | Разъем RJ 45 |
| Х1 | 485 ISO | подключения к пульту и КС | Разъем RJ 45 |

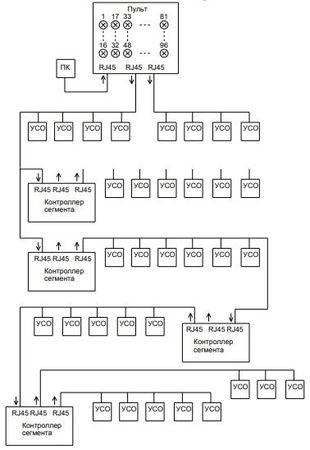

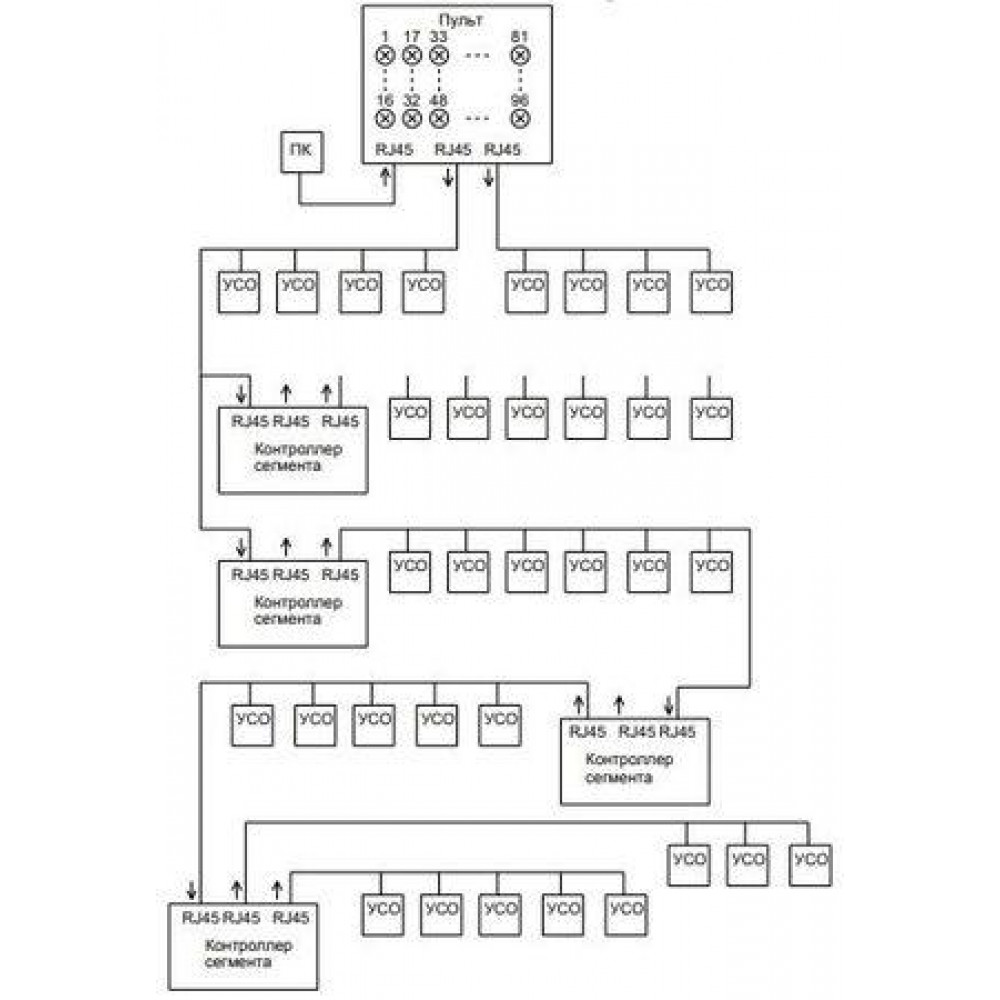

Структурная схема варианта включения контроллеров УСО и КС для изделия с пультом оператора на 96 объектов контроля:
