БРС блок расширения и сигнализации ИБЯЛ.411111.036-02

Блок расширения и сигнализации ИБЯЛ.411111.036-02 (БРС) — это стационарный прибор непрерывного действия, предназначенный для объединения внешних устройств и выдачи световой сигнализации при превышении порогов срабатывания. БРС используется в составе системы контроля атмосферы промышленных объектов (СКАПО) и должен устанавливаться во взрывобезопасных зонах. Прибор выпускается в нескольких модификациях, каждая из которых имеет свои особенности.

Технические характеристики

• Тип: Блок расширения и сигнализации
• Модель: ИБЯЛ.411111.036-02
• Количество каналов: 4
• Подключаемые датчики: ДАХ-М-01, ДАХ-М-03, ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, СТМ-30-10…СТМ-30-16,  ДАМ (ИБЯЛ.407111.002-03…-49),  ДАК (ИБЯЛ.418414.071, -31…-33)
• Уровень и вид взрывозащиты: [Exib]IIC, с выходными искробезопасными цепями питания датчиков
• Выходное напряжение: 16 В
• Ток: 200 мА
• Диапазон измерения токового сигнала: 4-20 мА по каждому входу
• Канал связи: RS-485 Modbus RTU
• Степень защиты: IP54
• Время прогрева: не более 5 минут
• Время установки показаний: не более 5 секунд
• Время работы без корректировки показаний: 12 месяцев
• Напряжение питания: 220 В, 50 Гц
• Номинальная потребляемая мощность: 40 ВА
• Максимальная длина линии связи:
• Датчики – БРС: 1 км
• БРС – АИ / БРС – БРС / БРС – БСУ: 2 км
• Габаритные размеры: 145×229×370 мм
• Масса: не более 5,0 кг
• Средняя наработка на отказ: не менее 30000 ч
• Гарантийный срок эксплуатации: 18 месяцев
• Средний срок службы: не менее 10 лет
• Температура окружающей среды: от -40°С до +50°С
• Относительная влажность воздуха: от 30 до 98% (при 25°С)
• Атмосферное давление: от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.

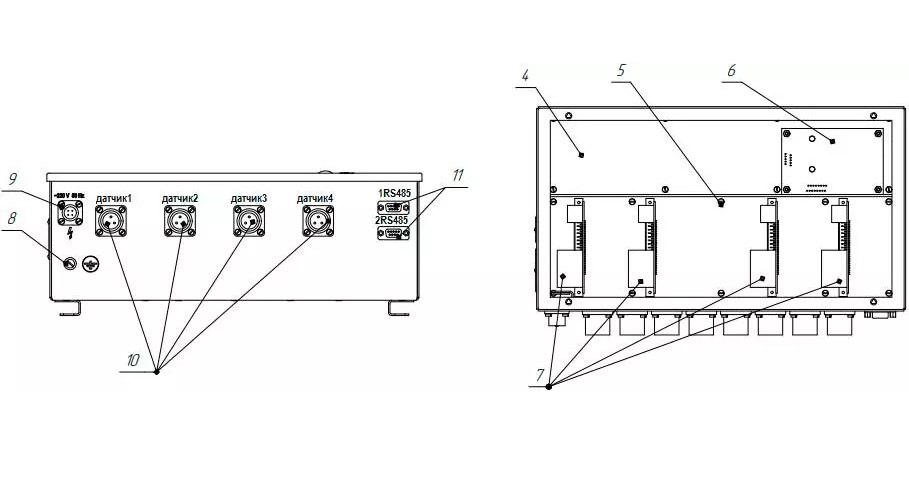

Внешний вид блоков расширения и связи БРС ИБЯЛ.411111036-02, -04

1 - панель;

2 - индикатор единичный;

3 - каркас;

4 - плата питания;

5 - кросс-плата;

6 - плата микроконтроллера БРС;

7 - устройство искробезопасного барьера;

8 - клемма защитного заземления;

9 - разъём для подключения внешней силовой цепи питания;

10 - разъём аналогового токового входа;

11 - разъёмы для подключения последующих устройств.

Область применения

Блок расширения и сигнализации ИБЯЛ.411111.036-02 используется в следующих областях:

• Промышленные объекты нефтяной, газовой и химической промышленности
• Индустриальные парки
• Автомобильные заправочные станции (АЗС, АГЗС)
• Производства лакокрасочных материалов
• Компрессорные станции, газовые турбины, ТЭЦ, ГРЭС

Отличительные особенности и преимущества

• Световая сигнализация: Обеспечивает визуальную индикацию состояния работы и срабатывания порогов.
• Программируемые пороги: Возможность произвольного программирования порогов срабатывания по каждому датчику или группе датчиков.
• Надежность: Высокая средняя наработка на отказ и длительный срок службы обеспечивают надежную работу в сложных условиях.
• Универсальность: Подходит для различных промышленных объектов и может быть интегрирован в существующие системы.

Блок расширения и сигнализации ИБЯЛ.411111.036-02 является важным компонентом системы контроля атмосферы, обеспечивая надежную сигнализацию и управление внешними устройствами. Его универсальность, простота установки и высокая надежность делают его идеальным решением для применения в различных отраслях промышленности.
