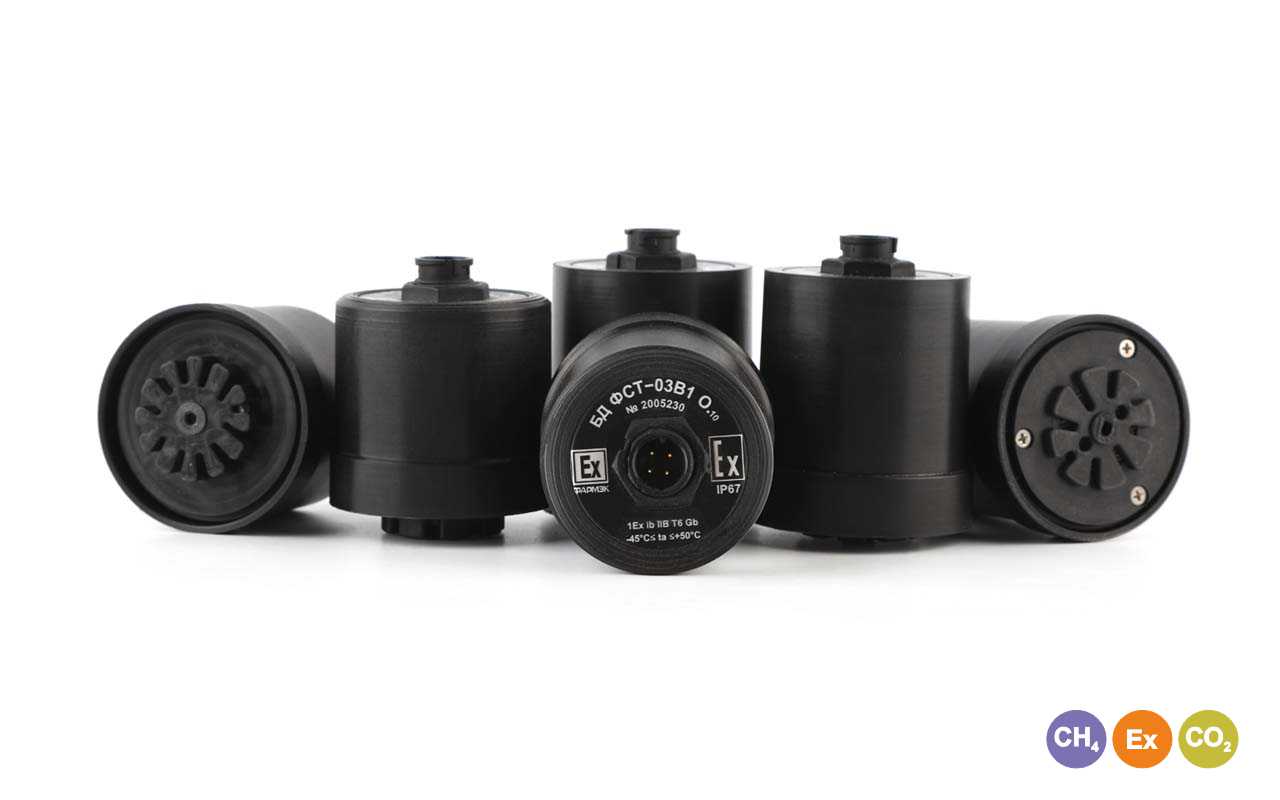

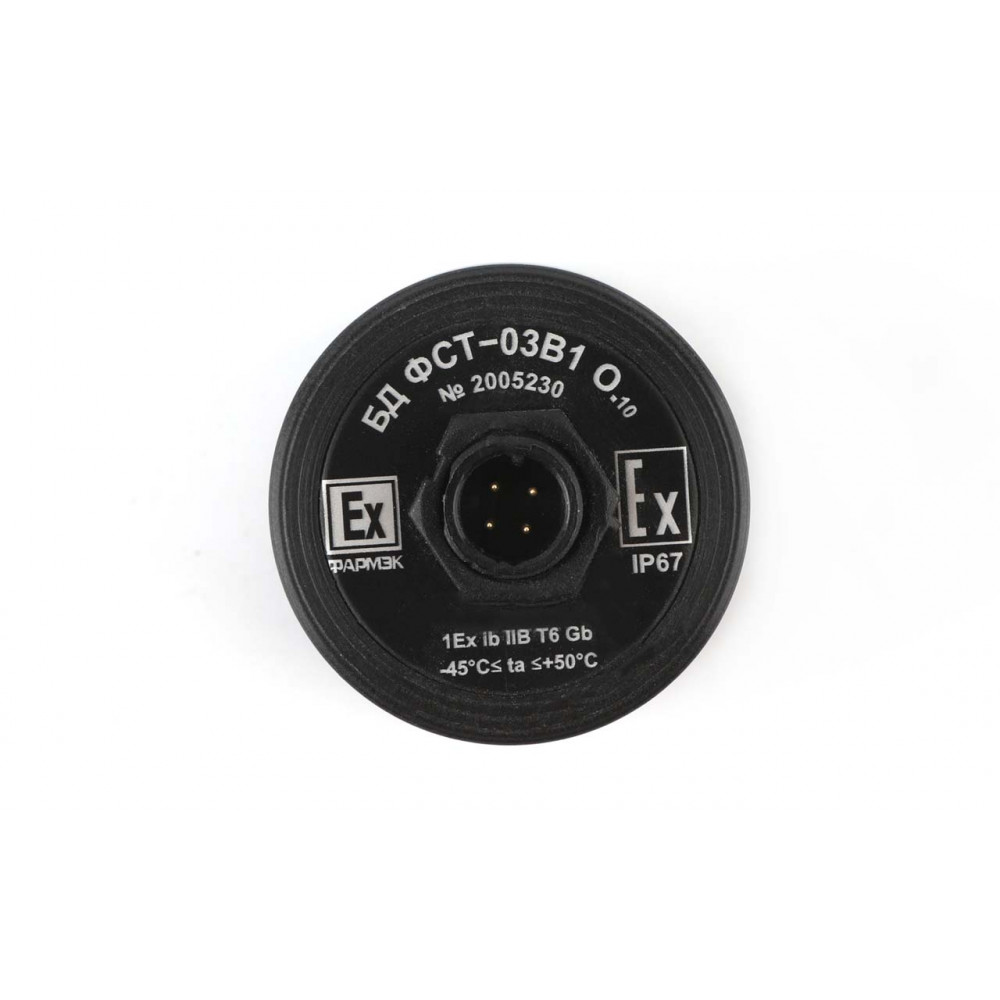

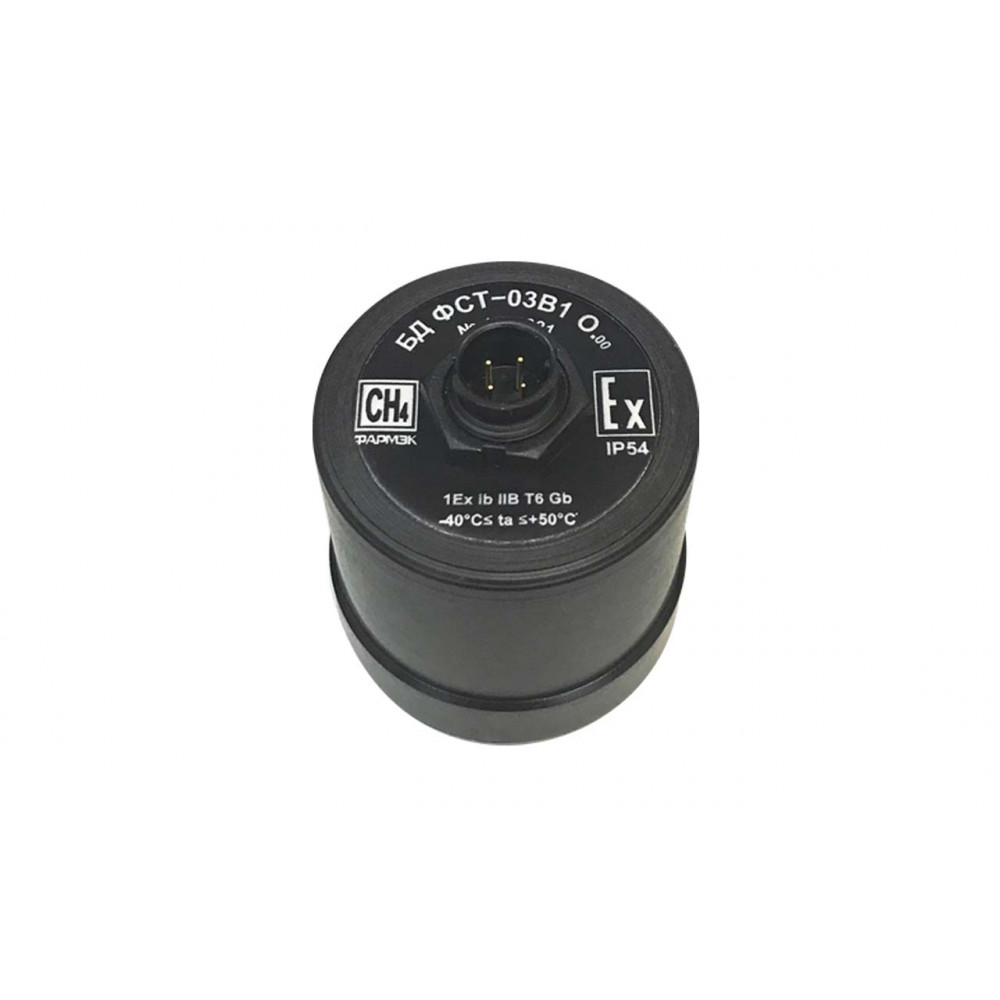

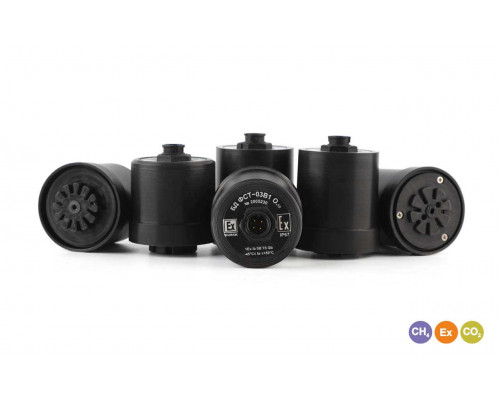

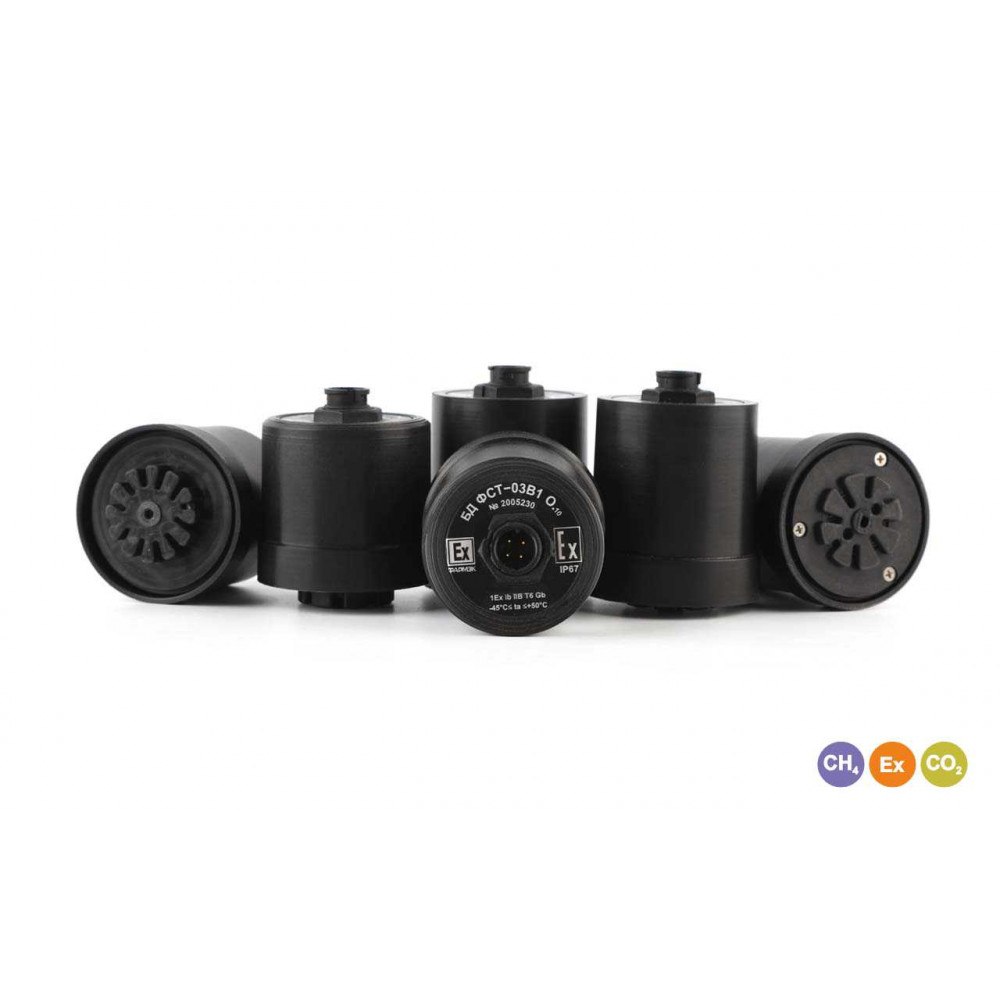

Блоки датчиков ФСТ-03В1 О (оптический сенсор)

Блоки датчиков ФСТ‑03В1 О (оптические сенсоры) — это сертифицированные промышленные устройства, предназначенные для непрерывного автоматического контроля концентраций горючих и токсичных газов. Датчики применяются в системах контроля загазованности и обеспечивают высокую точность измерений за счет оптического принципа действия.

Поддерживаемые газы

• метан (СН₄),
• углекислый газ (CO₂),
• довзрывные концентрации газов и паров (Ex, калибровка по пропану).

Безопасность и исполнение

• Взрывозащита: lЕх ib IIB T6 Gb.
• Соответствие стандартам: ГОСТ 31610.0‑2014, ГОСТ 31610.11‑2014.
• Пыле- и влагозащита: IP54 (для помещений), IP67 (для тяжелых условий эксплуатации).
• Диапазон рабочих температур: от –30/–40/–45 до +50 °С (в зависимости от исполнения).
• Датчики подлежат обязательной поверке каждые 12 месяцев.
• Гарантия — 18 месяцев, срок службы — до 10 лет.

Преимущества ФСТ‑03В1 О

• Высокая точность измерения концентраций СН₄, CO₂ и довзрывных паров.
• Возможность установки порогов сигнализации (для CH₄, CO₂ и Ex) в широком диапазоне.
• Подключение от 1 до 8 датчиков к одному блоку питания и сигнализации ФСТ‑03В1 (БПС).
• Поддержка цифрового интерфейса типа А и стандартного аналогового выхода 4–20 мА для интеграции с промышленными контроллерами.
• Передача по линии связи информации о типе газа, концентрации, срабатывании порогов и диагностике ошибок.
• Компактные размеры (80×60×60 мм), малый вес (0,3 кг).

Основные технические характеристики

• Наименование определяемого компонента	Диапазон температур при эксплуатации, °С	Диапазон измерений (диапазон показаний)	Пределы допу-скаемой  погреш-ности в диапазоне температур  от 20 до 25 °С,  что больше		Номинальное время установления показаний, с, не более
  			абсолют- ной	относи-тельной
  Метан (СН4) БД ФСТ-03В1 О.0z	от минус 40 до плюс  50	от 0 до 5,00 (от 0 до 99,9) об. д., %	±0,1 об. д, %	±5 %	40
  Метан (СН4) БД ФСТ-03В1 О.1z	от минус 45 до плюс  50				70
  Диоксид углерода (СО2) БД ФСТ-03В1 О.0z	от минус 30 до плюс  50	от 0 до 2,5 (от 0 до 99,9) об. д., %	±0,1 об. д, %	±5 %	90
  Диоксид углерода (СО2) БД ФСТ-03В1 О.1z	от минус 30 до плюс  50				150
  Довзрывные концентрации горючих газов и паров (Ех) БД ФСТ-03В1 О.0z	от минус 40 до плюс  50	от 0 до 99,9 (от 0 до 999) % НКПР	±2,0 % НКПР	± 5 %	80
  Довзрывные концентрации горючих газов и паров (Ех) БД ФСТ-03В1 О.1z	от минус 45 до плюс  50				120

Пороги сигнализации (по умолчанию)

• Метан (CH₄): порог 1 — 0,44 об. % (10 % НКПР), порог 2 — 4,40 об. % (100 % НКПР).
• Углекислый газ (CO₂): порог 1 — 0,50 об. %, порог 2 — 1,40 об. %.
• Ex: порог 1 — 10 % НКПР, порог 2 — 99,9 % НКПР.

Комплект поставки

• Блок датчика оптический ФСТ‑03В1 О — 1 шт.
• Разъём PY07‑04T (розетка) — 1 шт.
• Крепежный комплект №1 (круглый) — 1 шт.
• Паспорт — 1 шт.
• Упаковка — 1 шт.
