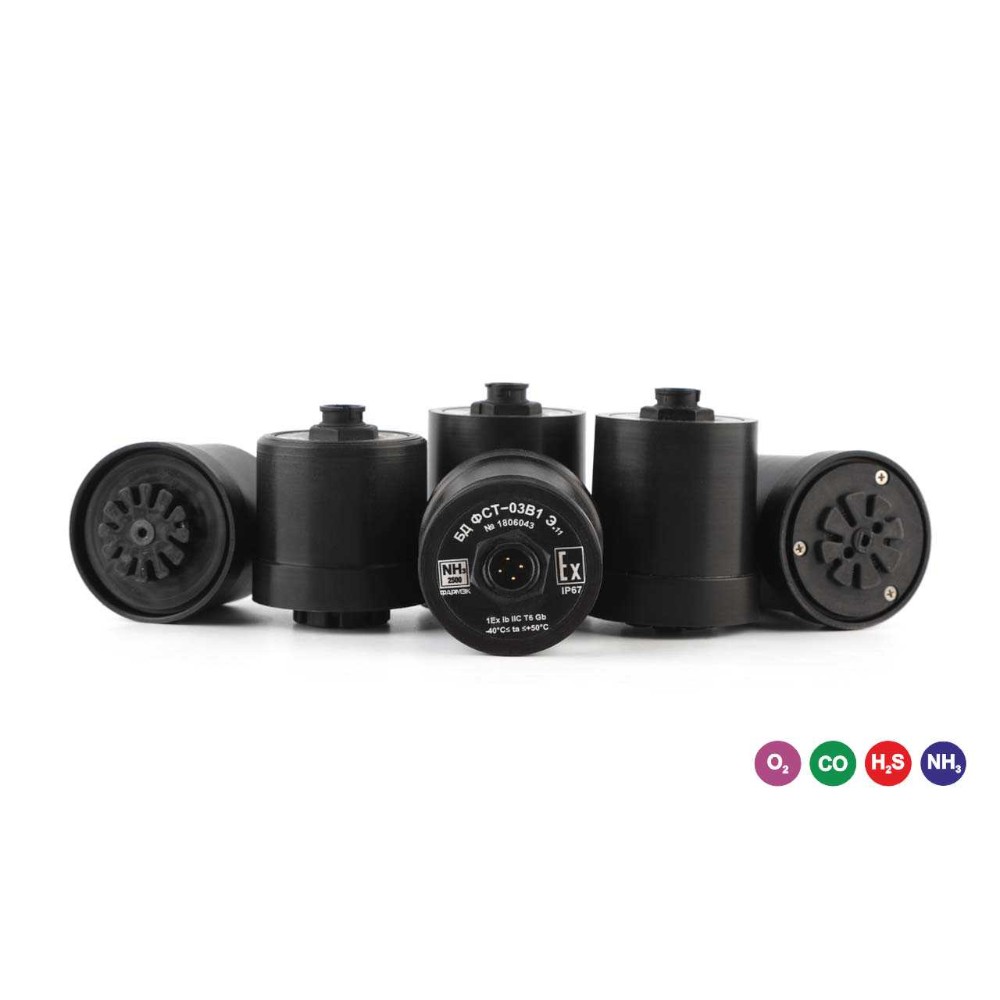

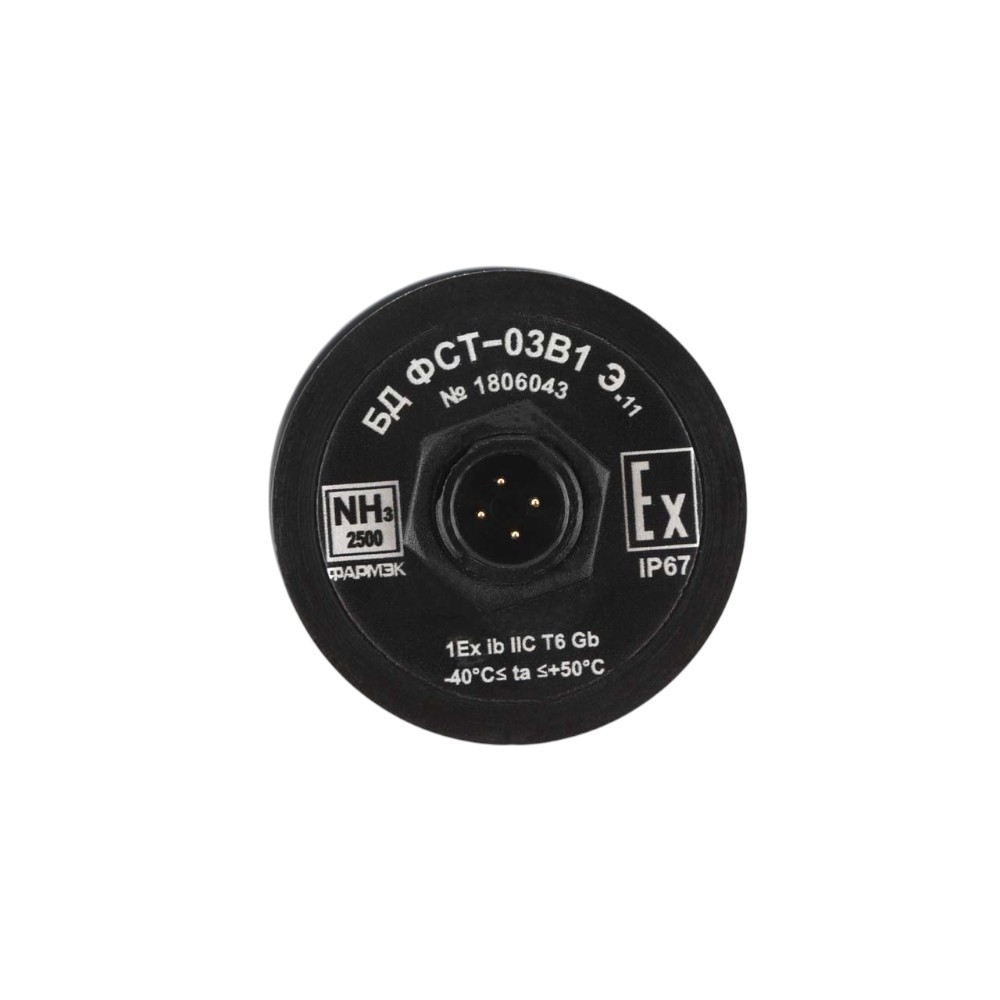

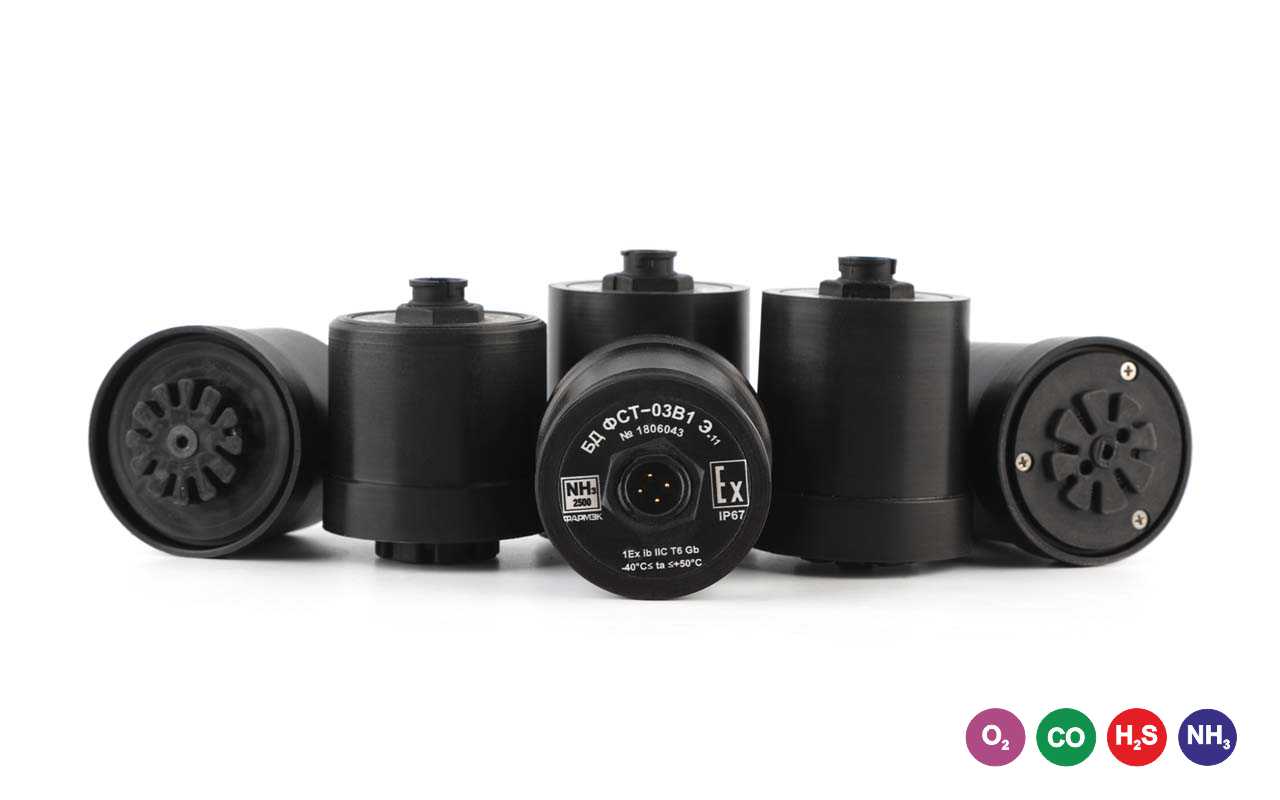

Блоки датчиков ФСТ-03В1 Э (электрохимический сенсор)

Блоки датчиков ФСТ‑03В1 Э (электрохимический сенсор) — это профессиональные измерительные устройства, предназначенные для непрерывного автоматического контроля атмосферного воздуха на содержание токсичных и взрывоопасных газов. Датчики применяются в составе систем контроля загазованности совместно с блоком питания и сигнализации ФСТ‑03В1 (БПС) , а также могут подключаться к промышленным контроллерам других производителей через интерфейс 4–20 мА.

Назначение

Электрохимические датчики ФСТ‑03В1 Э измеряют концентрацию следующих газов:

• кислород (O₂) — контроль недостатка/избыточного содержания;
• угарный газ (СО);
• сероводород (H₂S);
• аммиак (NH₃).

Датчики позволяют отслеживать превышение санитарно‑гигиенических норм, обеспечивая безопасность персонала и оборудования на промышленных и гражданских объектах.

Безопасность и исполнение

• Взрывозащита: lЕх ib IIB T6 Gb по ГОСТ 31610.0‑2014 и ГОСТ 31610.11‑2014.
• Пыле‑ и влагозащита: IP54 (для помещений) или IP67 (для тяжёлых условий эксплуатации).
• Рабочая температура: от –30/–40 до +50 °С.
• Обязательная поверка каждые 12 месяцев.
• Срок службы: до 10 лет, гарантия 18 месяцев.

Отличительные особенности

• Возможность подключения от 1 до 8 датчиков к одному БПС.
• Передача данных о типе газа, концентрации, превышении порогов и ошибках измерений.
• Совместимость с системами промышленной автоматизации через 4–20 мА (трёхпроводная схема).

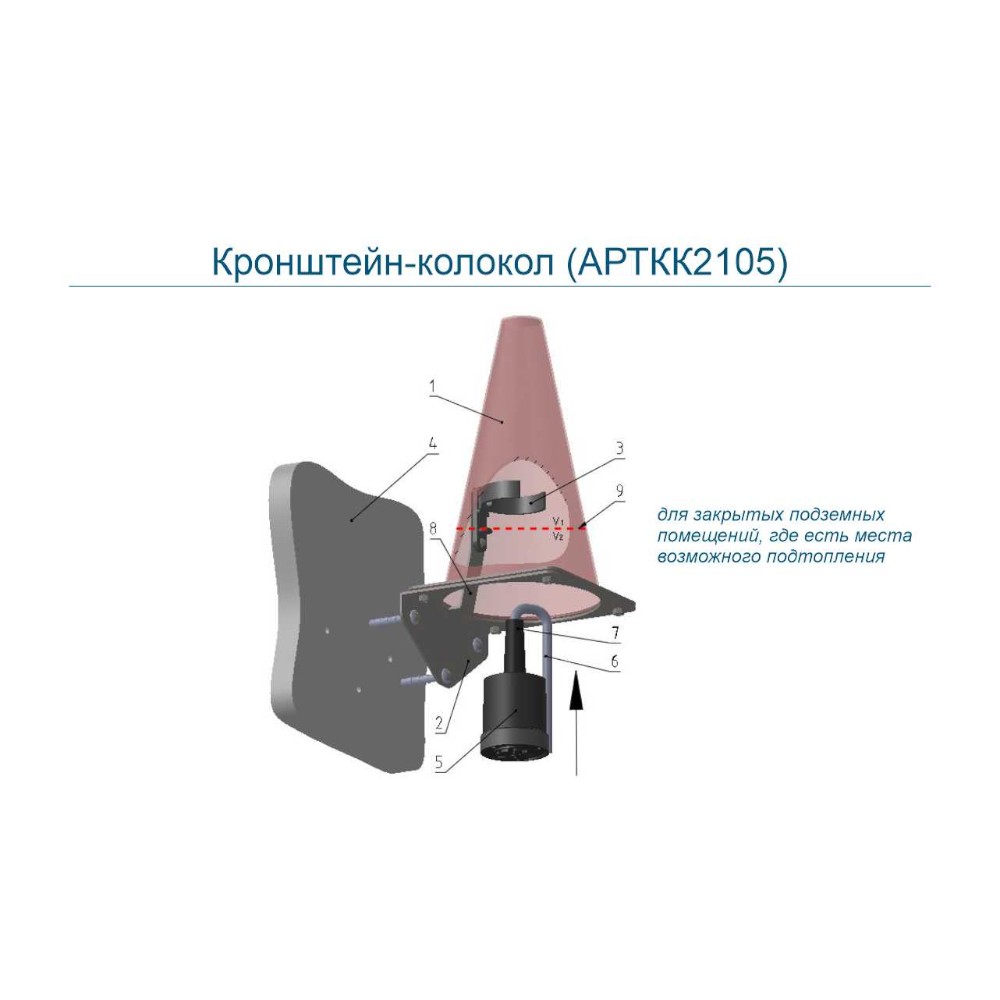

• Удобство установки за счёт различных вариантов крепления и аксессуаров.
• Компактные размеры (80×60×60 мм) и малый вес (≤0,3 кг).

Технические характеристики

• Наименование определяемого компонента	Диапазон температур при эксплуатации, °С	Диапазон измерений (диапазон показаний)
  Кислород (О2) БД ФСТ-03В1 Э.0z	от минус 30 до плюс  50	от 0 до 25,0 (от 0 до 99,9) об. д.,%
  Кислород (О2) БД ФСТ-03В1 Э.1z	от минус 40 до плюс  50
  Оксид углерода (СО) БД ФСТ-03В1 Э.0z	от минус 30 до плюс  50	от 0 до 125 (от 0 до 999) мг/м3
  Оксид углерода (СО) БД ФСТ-03В1Э.1z	от минус 40 до плюс  50
  Аммиак ФСТ-03В1 Э.1z NH3 1000	от минус 40 до плюс  50	от 0 до 625 (от 0 до 999) мг/м3
  Аммиак ФСТ-03В1 Э.1z NH3 2500	от минус 40 до плюс  50	от 0 до 1750 (от 0 до 1999)  мг/м3
  Сероводород (H2S) БД ФСТ-03В1Э.1z	от минус 40 до плюс  50	от 0 до 50,0 (от 0 до 99,9) мг/м3

  Пороги:

  Наименование измеряемого компонента	Значения пороговых концентраций по умолчанию
  	Порог 1	Порог 2
  Кислород О2	18,0 об. д., %	23,0 об.д., %
  Кислород в водороде  О2 (Н2)	0,50 об.д., %	1,00 об.д., %
  Оксид углерода СО	20 мг/м3	100 мг/м3
  Сероводород H2S	10.0 мг/м3	40.0 мг/м3
  Аммиак NH3 1000	20 мг/м3	500 мг/м3
  Аммиак NH3 2500	200 мг/м3	1500 мг/м3

Область применения

• химическая промышленность,
• нефтегазовый сектор и ТЭЦ,
• металлургия и машиностроение,
• складские и логистические комплексы,
• помещения с потенциально взрывоопасными газовыми смесями.

Блоки датчиков ФСТ‑03В1 Э — это надёжное решение для построения систем контроля загазованности, соответствующее строгим нормам безопасности. Они обеспечивают точные измерения, длительный срок службы и совместимость с современными промышленными системами.
