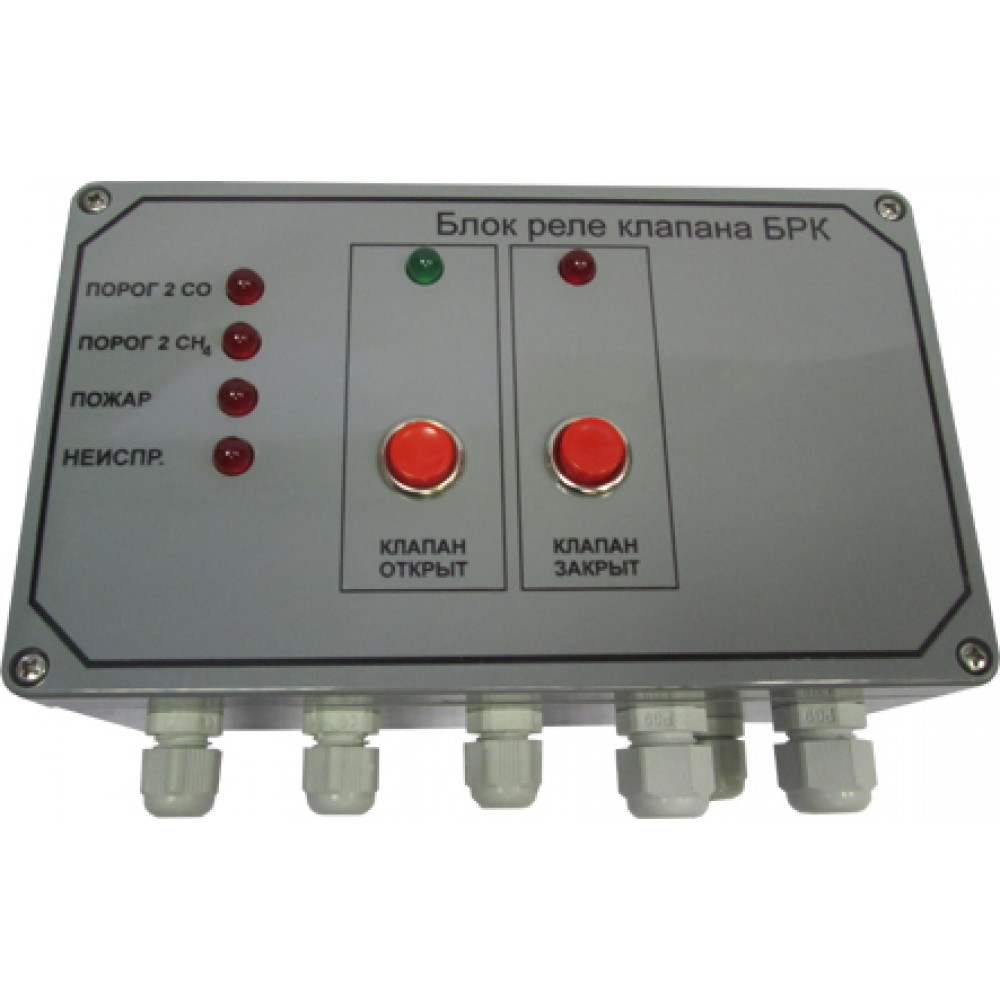

БЛОК РЕЛЕ КЛАПАНА БРК-1

Блок реле клапана БРК-1 предназначен для управления электромагнитным клапаном, установленным на входе газопровода в котельную, с питанием 220 В. Блок обеспечивает автоматическое закрытие клапана при следующих событиях:

• Превышение концентраций, заданных как Порог 2 по каналам угарного газа (CO) и метана (CH4).
• Срабатывание пожарной сигнализации.
• Отключение электропитания.

Устройство

Конструкция блока предназначена для настенного монтажа. В блоке предусмотрена возможность подключения пульта сигнализации и управления вентиляцией. Блок имеет два реле для управления клапаном и вентиляцией с электропитанием 220 В. Каждое реле, установленное в блоке, имеет пару замыкающих контактов. Коммутируемый ток контактами реле может достигать 8,0 А при напряжении до 250 В.

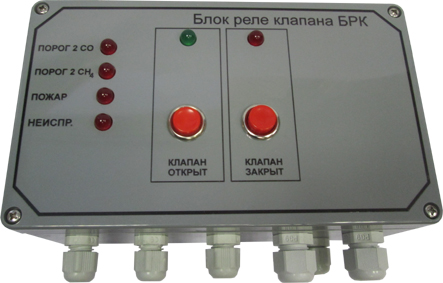

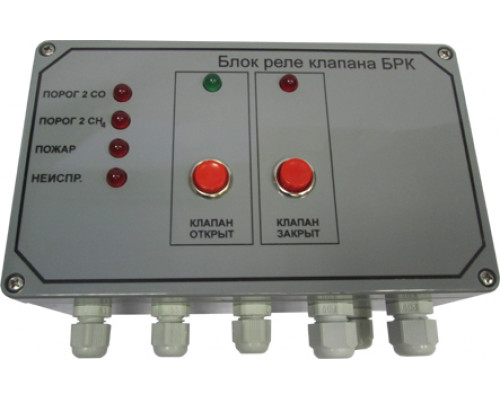

На лицевой панели блока размещены светодиоды световой сигнализации:

• Порог 2 CO
• Порог 2 CH4
• Пожар
• Неисправность

Также имеются светодиоды положения клапана:

• Клапан открыт
• Клапан закрыт

Кнопки ручного управления клапаном:

• Клапан открыт
• Клапан закрыт

На нижней панели блока расположены кабельные вводы для подключения к блоку релейных сигналов:

• CO Порог 1
• CO Порог 2
• CH4 Порог 1
• CH4 Порог 2
• Неисправность от газоанализатора
• Релейный сигнал «Пожар» от сигнализатора пожара
• Релейные выходы для управления клапаном и вентиляцией
• Кабельный ввод для подключения пульта сигнализации

При возникновении одного из событий (превышение концентраций, заданных как Порог 2 по каналам CO и/или CH4; срабатывание пожарной сигнализации) загорается соответствующий светодиод на лицевой панели, гаснет светодиод "Клапан открыт", загорается светодиод "Клапан закрыт". Светодиод "Неисправность" дублирует соответствующий сигнал от газоанализатора. Клапан также закрывается при отключении питания блока.

Технические характеристики

• Наибольшая потребляемая мощность: 5 ВА (без электромагнитного клапана и вентиляции)
• Габаритные размеры: 200 х 140 х 75 мм
• Масса: Не более 1 кг
• Питание: 220 В, 50 Гц
• Условия эксплуатации:
• Температура окружающей среды: от 0 до +45 °C
• Относительная влажность: 84 - 106,7 кПа (630 - 800 мм рт. ст.)

Преимущества блока реле БРК-1:

• Надежность: Обеспечивает автоматическое закрытие клапана при критических условиях.
• Удобство: Простота в установке и эксплуатации.
• Гибкость: Возможность подключения до 16 измерительных преобразователей.

Применение:

Блок реле клапана БРК-1 используется в следующих областях:

• Промышленность
• Энергетика
• Системы безопасности и мониторинга

Обеспечьте безопасность и контроль за уровнем токсичных газов в вашем рабочем окружении с помощью блока реле клапана БРК-1!
